【模型】一篇入门之-GRU门控单元循环神经网络

作者 : 老饼 发表日期 : 2023-08-25 12:56:20 更新日期 : 2024-11-28 21:48:50
本站原创文章,转载请说明来自《老饼讲解-深度学习》www.bbbdata.com



GRU (Gated Recurrent Unit)循环神经网络是一种使用GRU门控循环单元来作为隐神经元的神经网络

本文讲解GRU神经网络的原理,以及GRU神经网络的具体结构,并展示GRU神经网络的代码实现例子

通过本文,可以快速了解GRU循环神经网络是什么,有什么特点,以及如何使用GRU神经网络来解决序列预测问题





   01. 什么是GRU神经网络




本节讲解GRU神经网络的具体结构和计算过程




      GRU神经网络结构与计算过程


GRU神经网络是一种使用门控循环单元 (Gated Recurrent Unit)作为隐神经元的循环神经网络
 GRU出自2014年论文:《Learning Phrase Representations using RNN Encoder-Decoder for Statistical Machine Translation

简单来说,GRU也是一种可以具有长短期记忆的循环神经网络,只是它比LSTM更加简洁,因此受到青睐

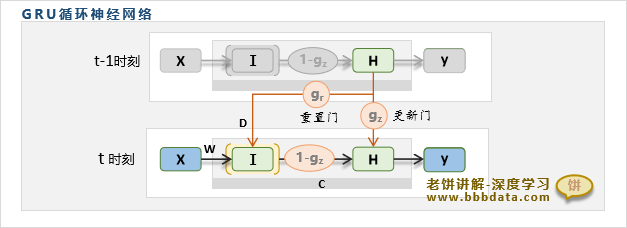

 GRU神经网络的结构如下:


一般所说的GRU神经网络就是指用GRU的CELL来替代经典RNN所得到的循环神经网络
 GRU在t时刻隐节点的输出
的计算公式如下:


 其中分别称为重置门与更新门,是激活函数

计算公式如下:
 重置门:
更新门:
 备注:神经元激活函数一般取为tanh函数,门激活函数一般取为sigmoid函数





      GRU神经网络公式理解


下面对GRU每步计算过程进行解读
👉第一步:输入的计算
 GRU的输入计算公式如下:

                              GRU输入的计算公式与经典RNN相似,只是加入了重置门来控制是否使用上一时刻的隐节点信息
     如果重置门
趋于0,则代表重置了隐层的信息,使用的是当前时刻的输入信息
👉第二步:隐神经元输出的计算
 隐神经元的计算公式如下:

 可以理解为"本次输入",而则是上次的隐神经元
    所以GRU可以理解为,用
以权重来更新之前的隐神经元








    02. GRU神经网络-意义解说




本节解讲GRU神经网络的公式以及GRU的设计原理





      GRU神经网络模型原理

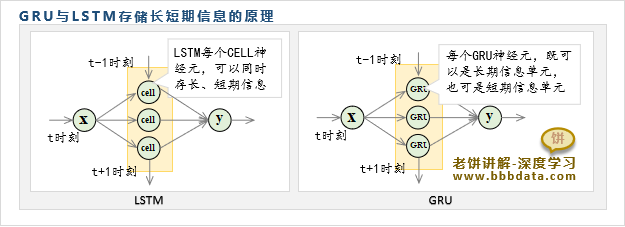

GUP神经网络的原理
GRU相当于借鉴LSTM"门控"的思想来解决长短期问题(既能使用长期信息,又能使用短期信息)


在LSTM中,一个CELL单元既存了长期信息,也存了短期信息,以此来解决长短期问题

而GRU则是:"一个GRU单元既可以是一个存储短期信息的单元,也可以是存储长期信息的单元"
 备注:上述说法并非是严谨的,只是这样子来更容易理解GRU和LSTM的模型原理

那么,整个隐层中有部分单元存储了长期信息,有部分存储了短期信息,这样输出就可以同时利用长短期信息
一、GRU单元如何充当一个存储短期信息的神经元
 如果当前神经元存储的是短期信息,那么重置门应该是连续活跃的,而更新门不活跃
不妨极端点设
,这样GRU的公式就变为:


也就是经典RNN了,隐神经元H中以短期信息为主

 二、GRU神经元如何充当一个存储长期信息的神经元
 如果当前单元存储的是长期信息,那么自从信息输入后,更新门就连续活跃
不妨极端点设
,这样GRU的公式就变为:


也就是自信息输入后,该隐节点的信息一直不变地延续到之后的节点

上面虽是以极端情况为例,但可以说明,GRU单元既可以是一个存储短期信息的单元,也可以是存储长期信息的单元







    03. GRU神经网络-代码实现




本节展示如何使用GRU来解决序列预测问题,以及GRU的代码实现




     GRU神经网络-代码实现


实现GRU与实现RNN是一样的,只需将隐神经元替换为GRU就可以了
 下面的例子与RNN一文中的问题是一样的,代码也几乎一样,只是隐层使用了GRU神经元

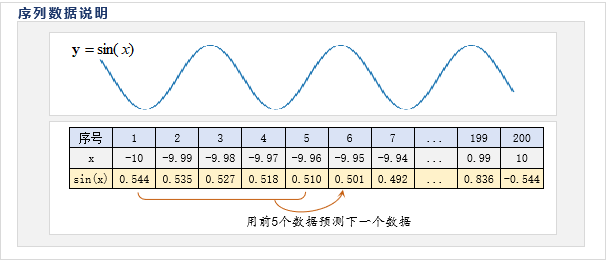

如图所示,以下是一个sin函数的曲线与序列数据,我们希望通过前5个数据预测下一个数据

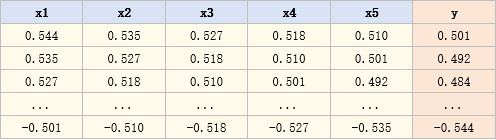

我们将数据处理为以下的形式:

x1-x5是t时刻之前的5个数据,y是本时刻的数据,我们使用x1-x5来预测y

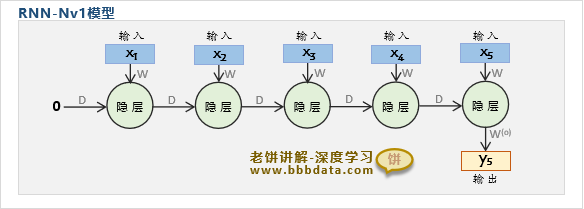

 我们设计一个Nv1的RNN模型(使用GRU隐神经元)如下:

它的意义就是,将前5个时刻的X按顺序更新到隐节点,再用承载了所有输入信息(x1-x5)的隐节点来拟合输出y
下面我们使用pytorch来实现上述所设计的模型,以及训练模型
 具体实现代码如下:
import torch
import random
import torch.nn as nn
import matplotlib.pyplot as plt

# ----------------------数据生成--------------------------
data = torch.sin(torch.arange(-10, 10,0.1))                                 # 生成sin序列数据
plt.plot(data)
seqLen   = 5                                                                # 利用前5个时刻预测下一时刻
sample_n = len(data)-1-seqLen-1                                             # 样本个数
x = torch.zeros(seqLen,sample_n,1)                                          # 初始化x
y = torch.zeros(1,sample_n,1)                                               # 初始化y
for i in range(sample_n):                                                   # 从序列数据中获取x与y
    x[:,i,:]  = data[i:i+seqLen].unsqueeze(1)                               # 将前5个数据作为x
    y[:,i,:]  = data[i+seqLen]                                              # 将下一个数据作为y

valid_sample_n = round(sample_n*0.2)                                        # 抽取20%的样本作为验证样本
idx = range(sample_n)                                                       # 生成一个序列,用于抽样
valid_idx = random.sample(idx, valid_sample_n)                              # 验证数据的序号
train_idx = [i for i in idx if i not in valid_idx]                          # 训练数据的序号
train_x = x[:,train_idx,:]                                                  # 抽取训练数据的x
train_y = y[:,train_idx,:]                                                  # 抽取训练数据的y
valid_x = x[:,valid_idx,:]                                                  # 抽取验证数据的x
valid_y = y[:,valid_idx,:]                                                  # 抽取验证数据的y

#--------------------模型结构----------------------------------
# RNN神经网络的结构
class RnnNet(nn.Module):
    def __init__(self,input_size,out_size,hiden_size):
        super(RnnNet, self).__init__()
        self.rnn = nn.GRU(input_size, hiden_size)
        self.fc  = nn.Linear(hiden_size, out_size)

    def forward(self, x):
        h,_ = self.rnn(x)                                                   # 计算循环隐层
        h = h[-1,:,:].unsqueeze(0)                                          # 只需要最后一个时刻的隐节点
        y = self.fc(h)                                                      # 计算输出
        return y,h

#--------------------模型训练-----------------------------------
# 模型设置
goal      = 0.0001                                                          # 训练目标
epochs    = 20000                                                           # 训练频数
model     = RnnNet(1,1,10)                                                  # 初始化模型,模型为1输入,1输出,10个隐节点
lossFun   = torch.nn.MSELoss()                                              # 定义损失函数为MSE损失函数
optimizer = torch.optim.SGD(model.parameters(), lr=0.01)                    # 初始化优化器
# 模型训练
for epoch in range(epochs):
    optimizer.zero_grad()                                                   # 将优化器里的参数梯度清空
    train_py,_ = model(train_x)                                             # 计算模型的预测值
    train_loss = lossFun(train_py, train_y)                                 # 计算损失函数值
    valid_py,_ = model(valid_x)                                             # 计算模型的预测值
    valid_loss = lossFun(valid_py, valid_y)                                 # 计算损失函数值
    if(epoch%1000==0):
        print('------当前epoch:',str(epoch),'----------')                   # 打印当前步数
        print('train_loss:',train_loss.data)                                # 打印训练损失值
        print('valid_loss:',valid_loss.data)                                # 打印验证损失值

    if(train_loss<goal):                                                    # 如果训练已经达到目标
        break                                                               # 则退出训练
    train_loss.backward()                                                   # 更新参数的梯度
    optimizer.step()                                                        # 更新参数

# ------------------展示结果--------------------------------------
py,_ = model(x)                                                             # 模型预测
loss= lossFun(py, y).data                                                   # 打印损失函数
print('整体损失值:',loss)
plt.figure()                                                                # 初始化画布
plt.plot( y[0,:,0], color='r', linestyle='-.',label='true_y')               # 绘制真实曲线
plt.plot( py[0,:,0].detach(), color='b', linestyle='-.',label='predict_y')  # 绘制预测曲线
plt.legend(loc=1,framealpha=1)                                              # 展示图例
plt.show()                                                                  # 展示图像

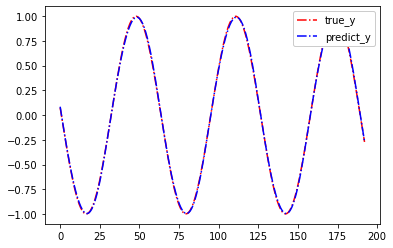

运行结果如下:
 ------当前epoch: 0 ----------
train_loss: tensor(0.3251)
valid_loss: tensor(0.3268)
------当前epoch: 1000 ----------
...
train_loss: tensor(0.0004)
valid_loss: tensor(0.0004)
------当前epoch: 19000 ----------
train_loss: tensor(0.0003)
valid_loss: tensor(0.0003)
整体损失值: tensor(0.0002)


可以看到,模型整体的损失值(MSE)已经极小,所预测的y与真实y已经几乎完全一样
